Projet vannes Sterisplit sur Dryer multipurpose pour le transfert de poussières hautement toxiques en zone ATEX 1

ÉTUDE DE CAS: Projet vannes Sterisplit sur Dryer multipurpose pour le transfert de poussières hautement toxiques en zone ATEX 1.

Le cas d’une entreprise italienne spécialisée dans la production d’API, de produits pharmaceutiques et de services d’emballage associés.

Le cas: le client nous a contactés pour une solution de confinement élevé permettant le passage de produits chimiques toxiques dans une usine ATEX de catégorie 1, où des cycles CIP et SIP avec des agents agressifs sont occasionnellement effectués.
Le site de production s’occupe de la synthèse chimique et du séchage dans lesquels sont traités les principes actifs (API). L’intermédiaire utilisé pour synthétiser les poussières est l’hydrazine, substance corrosive, toxique et cancérigène.
Comme il s’agit d’un site multi-purpose, les produits transformés sont multiples, parmi lesquels se trouve également un dérivé acide aminé soumis à une croissance microbiologique qui ne doit pas entrer en contact avec l’environnement.
L’installation présente en outre un risque élevé d’explosion en raison des solvants utilisés pour les bonifications. Chaque fois qu’une campagne est terminée, les composants sont assainis par NEP avec des solvants hautement corrosifs, de l’éthanol, de l’acétone, de l’eau.

Problématique: Le client était à la recherche d’une vanne qui permette de simplifier le processus tout en maintenant les normes de sécurité élevées que le secteur chimique exigeait dans une usine dans la zone ATEX 1. La vanne requise devait également garantir un haut confinement de grade OEB4.
Le client demandait une solution dans laquelle il pouvait sécher et conditionner le produit en circuit fermé, sans le faire entrer en contact avec l’environnement et en réduisant l’exposition de l’opérateur au produit toxique.

Méthode d’analyse: pour le choix du modèle de vanne le plus approprié, la faisabilité technique a été fondée sur la combinaison d’aspects critiques présents sur le site de production tels que:

-degré élevé de toxicité du produit
-nécessité de protéger l’opérateur et l’environnement
-nécessité de réduire les étapes de production
-demande d’un système d’échappement à confinement élevé OEB4

Solution:

le modèle proposé est un système composé de:

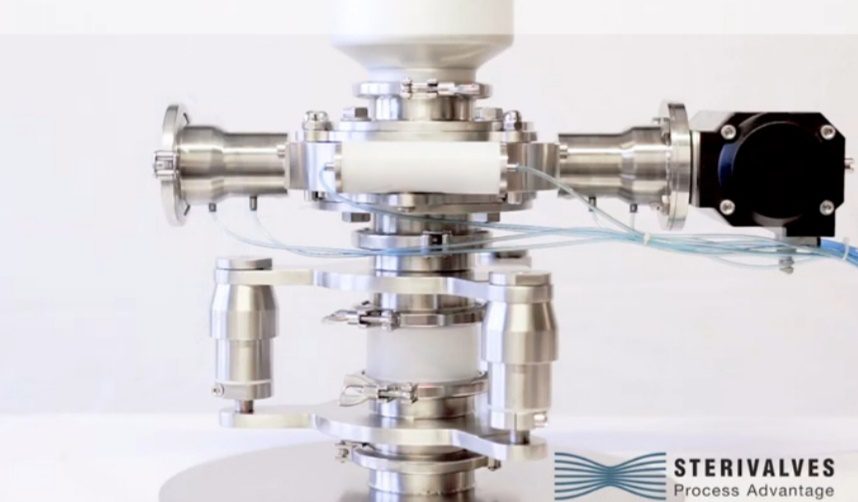

-une vanne active pneumatique et une vanne passive avec joints EPDM noir antistatique (FDA) pour la classification ATEX interne.

Conclusion: l’utilisation de la vanne Split à haut confinement avec système de compensation a permis en même temps de:

-Réduire l’exposition de l’opérateur à la poussière à haute toxicité. La vanne permet en effet d’assurer un confinement élevé OEB4

-Réduire les différentes étapes du processus de trois étapes à un

-Réduire et simplifier les temps de nettoyage et d’entretien

Ce que dit le client: “Nous sommes très satisfaits de l’amélioration de la productivité, l’utilisation de la vanne Split a réduit le processus qui comprenait initialement trois étapes : bin, sécheur, big bag équipé d’un transport pneumatique. Maintenant, de la poubelle, nous passons directement au big bag avec des économies considérables dans plusieurs secteurs.

La réduction du nombre de composants a permis de réduire le temps de nettoyage et d’entretien. En outre, la vanne présentant un joint en EPDM s’est avérée particulièrement adaptée pour supporter les opérations de bonification qui sont faites avec des solvants très agressifs. Le niveau de risque de l’opérateur a été réduit et dans le cas du produit dérivé de l’acide aminé étant un cycle fermé, il est possible de le sécher et de l’emballer sans le faire entrer en contact avec l’environnement qui l’endommagerait. La vanne est présente sur l’installation depuis deux ans et travaille toujours. Chaque jour, il transfère 450 kg de poudre sèche et à ce jour, 70 lots ont été fabriqués, soit 31500 kg.

Le besoin croissant de transfert en classe OEB4OEB5 surtout quand il s’agit de poudres fortement actives et/ou toxiques, nous conduira certainement à nous remettre à une vanne pour le confinement élevé de type Steri Split”.
